鋁箔真空袋熱封強(qiáng)度測(cè)試與單柱拉力機(jī)的應(yīng)用指
來源：天氏庫力 發(fā)布日期
2026-02-25 瀏覽：
熱封強(qiáng)度是評(píng)估鋁箔真空袋封口質(zhì)量的核心指標(biāo)，它直接決定了包裝能否在物流、倉儲(chǔ)和銷售環(huán)節(jié)中有效保護(hù)內(nèi)容物。對(duì)于鋁箔真空袋而言，足夠的熱封強(qiáng)度可以防止因封口開裂導(dǎo)致的產(chǎn)品泄漏、氧化變質(zhì)和微生物污染，尤其對(duì)食品、藥品等對(duì)保質(zhì)期要求嚴(yán)格的產(chǎn)品更為關(guān)鍵。
鋁箔真空袋通常采用多層復(fù)合材料結(jié)構(gòu)，其中鋁箔層主要提供卓越的阻隔性能（阻氧、阻濕、避光），而熱封強(qiáng)度則依賴于最內(nèi)層的熱封材料（如聚乙烯PE）在特定工藝下的融合質(zhì)量。如果熱封強(qiáng)度不足，即使材料本身的阻隔性再優(yōu)異，整個(gè)包裝也會(huì)因封口失效而失去保護(hù)功能。 因此，熱封強(qiáng)度測(cè)試已成為鋁箔真空袋生產(chǎn)和質(zhì)量控制中不可或缺的環(huán)節(jié)，通過精確的測(cè)量和數(shù)據(jù)反饋，幫助企業(yè)優(yōu)化熱封工藝參數(shù)，避免因包裝問題導(dǎo)致的退貨損失和品牌信譽(yù)損害。
一、熱封強(qiáng)度測(cè)試的核心原理與標(biāo)準(zhǔn)流程
1、測(cè)試基本原理
熱封強(qiáng)度測(cè)試的基本原理是模擬封口在實(shí)際使用中所承受的剝離力。通過使用單柱拉力試驗(yàn)機(jī)，將特定尺寸的試樣以180度展開并夾持在兩個(gè)夾具之間，以恒定速度拉伸，直到封口完全分離或達(dá)到規(guī)定的斷裂點(diǎn)。儀器會(huì)精確記錄整個(gè)過程中的力值變化，并計(jì)算出最大熱封強(qiáng)度值，單位為N/15mm。
2、標(biāo)準(zhǔn)測(cè)試流程
鋁箔真空袋與食品包裝袋的熱封強(qiáng)度測(cè)試類似，有拉伸試驗(yàn)法、剝離試驗(yàn)法、撕裂試驗(yàn)法和耐壓試驗(yàn)法，本文以拉伸實(shí)驗(yàn)法為例，介紹一下怎樣用TSKL-200D單柱拉力試驗(yàn)機(jī)完成熱封強(qiáng)度測(cè)試。（注：其余三種試驗(yàn)法可以通過更換不同夾具，配合TSKL-200D單柱拉力試驗(yàn)機(jī)完成試驗(yàn)。）
● 試樣制備：從鋁箔真空袋的側(cè)面、背面、頂部或底部熱封部位，垂直於封口方向裁取寬度為15mm±0.1mm、展開長度為100mm±1mm的試樣。至少應(yīng)從5個(gè)不同的包裝袋上裁取10個(gè)有效試樣，以確保數(shù)據(jù)的代表性。當(dāng)無法直接取得足夠長度的試樣時(shí)，可使用玻璃紙粘接帶粘接相同材料進(jìn)行延長。
● 狀態(tài)調(diào)節(jié)：裁切后的試樣需在溫度23±2°C、常濕環(huán)境中進(jìn)行至少4小時(shí)的狀態(tài)調(diào)節(jié)，以消除環(huán)境因素對(duì)材料性能的影響。
● 儀器設(shè)置：將單柱拉力試驗(yàn)機(jī)的測(cè)試速度設(shè)定為300±20mm/min，并根據(jù)試樣特性選擇合適的夾具（通常為氣動(dòng)或手動(dòng)楔形夾具）。
● 測(cè)試執(zhí)行：將試樣以封口為中心線展開呈180°，兩端分別夾在試驗(yàn)機(jī)的上下夾具上，確保試樣縱軸與夾具中心線重合，松緊適度。啟動(dòng)設(shè)備后，拉力機(jī)自動(dòng)施加拉力，直至試樣分離或斷裂。若試樣在夾具內(nèi)斷裂或封口未被拉開而材料本身斷裂，該試樣結(jié)果作廢需重新補(bǔ)測(cè)。
● 結(jié)果計(jì)算：單柱拉力試驗(yàn)機(jī)會(huì)自動(dòng)記錄最大力值，并將結(jié)果轉(zhuǎn)換為N/15mm表示。計(jì)算10個(gè)試樣的平均值作為最終熱封強(qiáng)度結(jié)果，并分析數(shù)據(jù)的標(biāo)準(zhǔn)偏差和變異系數(shù)，評(píng)估生產(chǎn)一致性。
二、單柱拉力試驗(yàn)機(jī)的技術(shù)特點(diǎn)與選型要點(diǎn)
1、設(shè)備工作原理與核心構(gòu)成
單柱拉力試驗(yàn)機(jī)采用高剛性單柱式結(jié)構(gòu)與高精度伺服電機(jī)驅(qū)動(dòng)系統(tǒng)，通過同步帶傳動(dòng)帶動(dòng)橫梁上下移動(dòng)，實(shí)現(xiàn)對(duì)試樣的拉伸加載。測(cè)試時(shí)，試樣兩端通過夾具固定，傳感器實(shí)時(shí)采集加載過程中的力值信號(hào)，位移傳感器同步記錄橫梁移動(dòng)距離，數(shù)據(jù)傳遞至智能控制系統(tǒng)后，依據(jù)預(yù)設(shè)標(biāo)準(zhǔn)自動(dòng)計(jì)算抗拉強(qiáng)度、剝離強(qiáng)度、斷裂伸長率等參數(shù)。
核心系統(tǒng)包括：
● 驅(qū)動(dòng)系統(tǒng)：伺服電機(jī)與滾珠絲杠組合，保證傳動(dòng)平穩(wěn)和精確定位。
● 力值傳感系統(tǒng)：24位高精度AD轉(zhuǎn)換器與稱重傳感器，力值分辨率可達(dá)0.01N，精度等級(jí)達(dá)0.5級(jí)。
● 控制系統(tǒng)：微處理器或計(jì)算機(jī)系統(tǒng)，實(shí)現(xiàn)測(cè)試控制、數(shù)據(jù)采集和分析功能。
● 夾具系統(tǒng)：氣動(dòng)、手動(dòng)楔形或其他專用夾具，確保試樣在測(cè)試過程中不滑脫、不損傷。
2、關(guān)鍵性能參數(shù)與選型指南
選擇適合鋁箔真空袋熱封強(qiáng)度測(cè)試的單柱拉力試驗(yàn)機(jī)時(shí)，需重點(diǎn)關(guān)注以下技術(shù)參數(shù)：
● 最大試驗(yàn)力：2KN-根據(jù)鋁箔的最大預(yù)期強(qiáng)度選擇，覆蓋0~2KN范圍
● 力值精度：±0.5%-確保測(cè)試結(jié)果的準(zhǔn)確性和可靠性
● 速度范圍：1~500mm/min-需覆蓋測(cè)試標(biāo)準(zhǔn)要求的300±20mm/min
● 有效行程：≥500mm-滿足100mm試樣以及夾具的夾持需求
● 夾具類型：可選氣動(dòng)或手動(dòng)夾具-確保15mm寬試樣夾持牢固，防滑脫
● 符合標(biāo)準(zhǔn)：GB/T 1004、ASTM F88、GB/T 8808-確保測(cè)試方法符合行業(yè)規(guī)范

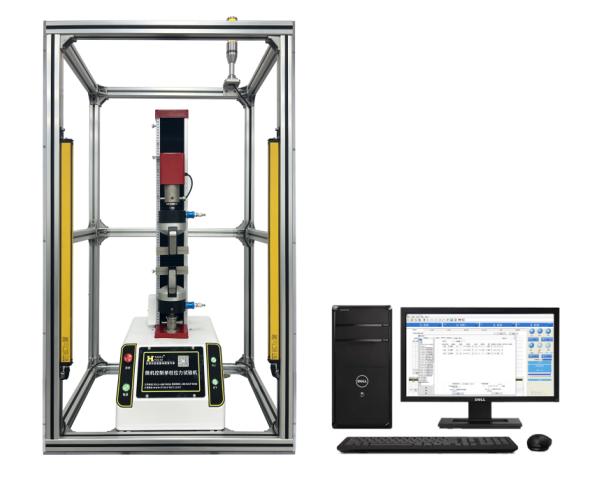

單柱拉力試驗(yàn)機(jī)示意圖
三、影響熱封強(qiáng)度的關(guān)鍵因素分析與優(yōu)化策略
1、材料與結(jié)構(gòu)因素
熱封層材料厚度：熱封強(qiáng)度與樹脂厚度基本呈正比關(guān)系。增加熱封層厚度可提供更多的融合材料，從而提升封口強(qiáng)度，但需考慮成本與柔韌性平衡。
復(fù)合材料構(gòu)成：鋁箔真空袋通常為多層復(fù)合結(jié)構(gòu)（如PET/AL/PE），各層的材質(zhì)、厚度及界面粘合強(qiáng)度都會(huì)影響最終的熱封性能。鋁箔層提供阻隔性，而熱封層的材料配方（如PE的種類和改性程度）直接決定熱封性能。
2、工藝參數(shù)優(yōu)化
熱封工藝三大核心參數(shù)溫度、壓力和時(shí)間需要精確協(xié)調(diào)，才能獲得最佳熱封強(qiáng)度：
● 熱封溫度：溫度過低會(huì)導(dǎo)致薄膜融合不完全，強(qiáng)度不足；溫度過高則可能引起材料降解、變形甚至燙傷。鋁箔真空袋的熱封溫度通常根據(jù)熱封層材料確定，如藥用鋁箔包裝袋的熱封溫度一般在150-170℃。
● 熱封壓力：適當(dāng)?shù)膲毫Υ龠M(jìn)材料分子間接觸和擴(kuò)散，增強(qiáng)融合；但壓力過大會(huì)擠走過多熱封材料，削弱封口強(qiáng)度。
● 熱封時(shí)間：時(shí)間太短，熱傳遞不充分，融合不徹底；時(shí)間過長，可能導(dǎo)致材料過熱或生產(chǎn)效率降低。通常溫度越高，所需時(shí)間越短。
在實(shí)際生產(chǎn)中，必須通過大量的實(shí)驗(yàn)確定最適合特定材料和設(shè)備的熱封參數(shù)組合，并在生產(chǎn)過程中定期抽檢，建立持續(xù)監(jiān)控和反饋機(jī)制，確保熱封質(zhì)量的穩(wěn)定性。
四、常見問題與解決方案
在進(jìn)行鋁箔真空袋熱封強(qiáng)度測(cè)試時(shí)，常會(huì)遇到以下問題：
● 試樣在夾具內(nèi)斷裂：可能原因是夾具壓力過大或夾具齒面磨損，應(yīng)調(diào)整夾具壓力或更換夾具，也可考慮使用專用襯墊保護(hù)試樣。
● 數(shù)據(jù)波動(dòng)大：可能源于試樣制備不一致、狀態(tài)調(diào)節(jié)不充分或設(shè)備校準(zhǔn)問題。確保試樣裁切精確、邊緣平滑，嚴(yán)格遵循狀態(tài)調(diào)節(jié)要求，并定期校準(zhǔn)拉力試驗(yàn)機(jī)。熱封強(qiáng)度是評(píng)估鋁箔真空袋封口質(zhì)量的核心指標(biāo)，它直接決定了包裝能否在物流、倉儲(chǔ)和銷售環(huán)節(jié)中有效保護(hù)內(nèi)容物。對(duì)于鋁箔真空袋而言，足夠的熱封強(qiáng)度可以防止因封口開裂導(dǎo)致的產(chǎn)品泄漏、氧化變質(zhì)和微生物污染，尤其對(duì)食品、藥品等對(duì)保質(zhì)期要求嚴(yán)格的產(chǎn)品更為關(guān)鍵。
● 熱封強(qiáng)度不足：檢查熱封工藝參數(shù)（溫度、壓力、時(shí)間）是否合適，驗(yàn)證熱封層材料厚度和配方，評(píng)估是否有污染影響熱封效果。
● 封口未開而材料斷裂：表明熱封強(qiáng)度大于材料本身的拉斷力，應(yīng)從材料強(qiáng)度和生產(chǎn)工藝角度綜合考慮，可能需要調(diào)整材料結(jié)構(gòu)或熱封參數(shù)。
結(jié)語
鋁箔真空袋的熱封強(qiáng)度測(cè)試是確保包裝功能完整性的關(guān)鍵環(huán)節(jié)，而單柱拉力試驗(yàn)機(jī)為實(shí)現(xiàn)精確、可靠的測(cè)試提供了技術(shù)保障。通過標(biāo)準(zhǔn)化的測(cè)試流程、合適的設(shè)備選型和嚴(yán)格的工藝控制，企業(yè)能夠有效提升鋁箔真空袋的產(chǎn)品質(zhì)量，降低包裝失效風(fēng)險(xiǎn)。隨著包裝行業(yè)向更高質(zhì)量、更高效率方向發(fā)展，結(jié)合智能化的測(cè)試設(shè)備和科學(xué)的質(zhì)量管理體系，將成為軟包裝企業(yè)提升市場(chǎng)競(jìng)爭力的重要途徑。
推薦閱讀
【本文標(biāo)簽】：鋁箔,真空,袋熱,封,強(qiáng)度,測(cè)試,與,單柱,拉力機(jī),的
【責(zé)任編輯】：天氏庫力 版權(quán)所有：http://fshrsjm.com/轉(zhuǎn)載請(qǐng)注明出處
