国产视频一区二区三区四区,精品国产香蕉久久,在线免费播放av,色视频网站免费观看,在线视频,视频二区,国产精选在线播放,天天摸日日摸夜夜摸,蜜桃a一区二区三区视频,中文字幕 乱码 中文乱

在日常質(zhì)量檢驗中，你是否遇到過這些困惑？

1.來料批量大，全檢耗時耗力，抽多少才科學(xué)？

2.抽樣結(jié)果判定標(biāo)準(zhǔn)不統(tǒng)一，容易引發(fā)爭議？

3.檢驗方案切換隨意，缺乏明確規(guī)則？


GB/T 2828.1-2012《計數(shù)抽樣檢驗程序》正是解決這些痛點(diǎn)的金鑰匙。作為國內(nèi)廣泛采用的抽樣檢驗標(biāo)準(zhǔn)，它用嚴(yán)謹(jǐn)?shù)臄?shù)理統(tǒng)計方法，在質(zhì)量控制和檢驗成本間找到最佳平衡點(diǎn)。

一、為什么必須用統(tǒng)計抽樣？

  當(dāng)面對破壞性檢驗（如材料強(qiáng)度測試）或大批量產(chǎn)品時，全檢既不現(xiàn)實也不經(jīng)濟(jì)。某電子廠曾因?qū)δ撑涡酒瑢嵤┤珯z，導(dǎo)致成本飆升且交貨延期。而統(tǒng)計抽樣檢驗的核心優(yōu)勢在于：

•   科學(xué)性：基于概率理論，風(fēng)險可控。
•   經(jīng)濟(jì)性：僅需少量樣本即可判斷整批質(zhì)量。
•   必要性：避免人工全檢的錯漏風(fēng)險。

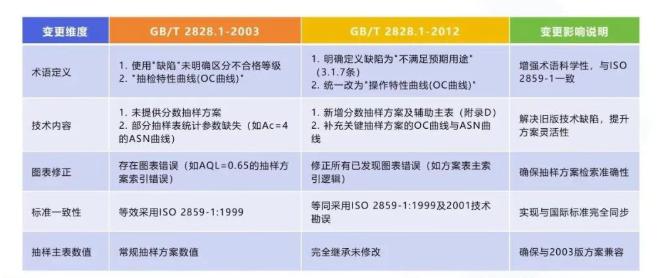

GB/T 2828.1-2012《計數(shù)抽樣檢驗程序 第 1 部分：按接收質(zhì)量限（AQL）檢索的逐批檢驗抽樣計劃》是我國通用的抽樣檢驗標(biāo)準(zhǔn)，核心是通過 “隨機(jī)抽樣 + 質(zhì)量判定” 控制整批產(chǎn)品質(zhì)量；而拉力機(jī)測試是針對材料 / 產(chǎn)品 “拉伸性能”（如拉力、伸長率、屈服強(qiáng)度）的物理檢測，兩者的銜接邏輯是：通過 GB/T 2828.1 抽取代表性樣本，再用拉力機(jī)測試樣本性能，最終依據(jù)樣本合格情況判定整批產(chǎn)品是否可接收。

二、GB/T 2828.1 抽樣檢驗四步操作詳解

GB/T 2828.1 的核心是 “先明確規(guī)則，再抽樣檢驗，最后判定整批”，四步操作需嚴(yán)格遵循 “要素確定→方案選擇→抽樣實施→判定處理” 的邏輯，每一步均需結(jié)合實際檢驗需求落地。

第一步：確定檢驗核心要素（抽樣前的 “基礎(chǔ)設(shè)定”）

1.抽樣前需明確 5 個關(guān)鍵要素，避免后續(xù)方案混亂，這是整個抽樣的前提：

定義 “檢驗批”（N）

即需要檢驗的 “同一批產(chǎn)品”，需滿足 “同一生產(chǎn)批次、同一規(guī)格型號、同一生產(chǎn)條件”（如同一班生產(chǎn)的 500 個塑料掛鉤為 1 個檢驗批，N=500）。

注意：不可將不同批次、不同規(guī)格的產(chǎn)品混為一個檢驗批，否則會導(dǎo)致樣本不具代表性。

2.明確檢驗項目與質(zhì)量要求

需確定 “檢驗什么” 和 “合格標(biāo)準(zhǔn)”，結(jié)合拉力機(jī)測試場景，常見檢驗項目為：

斷裂拉力（如某掛鉤要求≥200N）；

伸長率（如某橡膠帶要求斷裂伸長率≥300%）；

屈服強(qiáng)度（如某金屬連接件要求屈服強(qiáng)度≥200MPa）。

3.確定接收質(zhì)量限（AQL）

AQL 是 “可接受的最大不合格品率”，是抽樣方案的核心指標(biāo)，需由供需雙方協(xié)商確定（或按行業(yè)默認(rèn)標(biāo)準(zhǔn)），常用 AQL 值為 0.65、1.0、2.5（數(shù)值越小，質(zhì)量要求越嚴(yán)格）。

示例：AQL=1.0 表示 “允許整批產(chǎn)品中最多有 1% 的不合格品”。

4.選擇檢驗水平（IL）

檢驗水平?jīng)Q定 “樣本量與批量的比例”，標(biāo)準(zhǔn)分為兩類：

一般檢驗水平（默認(rèn)選 II 級）：I 級（樣本量小，精度低）、II 級（平衡精度與成本）、III 級（樣本量大，精度高）；

特殊檢驗水平（S-1~S-4）：僅用于 “樣本破壞后成本高”（如拉力機(jī)測試為破壞性測試）或 “批量極小” 的場景，樣本量遠(yuǎn)小于一般水平。

示例：批量 N=500，檢驗水平 II 級→后續(xù)查樣本量字碼更精準(zhǔn)。

5.確定檢驗嚴(yán)格度

分為 “正常檢驗”（初始默認(rèn)）、“加嚴(yán)檢驗”（連續(xù)多批不合格時切換）、“放寬檢驗”（連續(xù)多批合格且質(zhì)量穩(wěn)定時切換），初始階段均從 “正常檢驗” 開始。

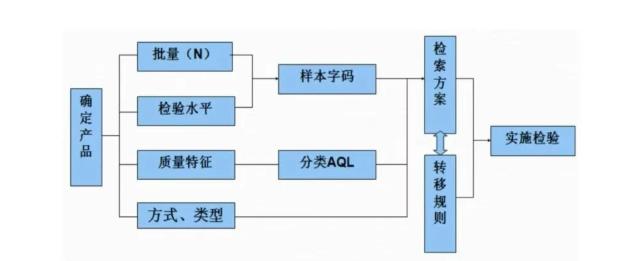

第二步：選擇抽樣方案（查標(biāo)準(zhǔn)表確定 “樣本量 + 判定數(shù)”）

根據(jù)第一步確定的 “批量 N、檢驗水平 IL、AQL”，通過 GB/T 2828.1 附錄表檢索抽樣方案，核心是確定 “樣本量 n、接收數(shù) Ac、拒收數(shù) Re”（一次抽樣方案最常用，以下以一次抽樣為例）：

檢索步驟（帶示例）：

查 “樣本量字碼表”（標(biāo)準(zhǔn)表 1）：根據(jù) “批量 N” 和 “檢驗水平 IL” 找到對應(yīng)的 “樣本量字碼”。

示例：批量 N=500，檢驗水平 II 級→字碼為 “H”。

查 “一次正常檢驗抽樣方案表”（標(biāo)準(zhǔn)表 2A）：根據(jù) “樣本量字碼” 和 “AQL” 找到 “樣本量 n、Ac、Re”。

示例：字碼 H，AQL=1.0→樣本量 n=50，Ac=2，Re=3（含義：需抽取 50 個樣本，若不合格樣本數(shù)≤2 則接收整批，≥3 則拒收整批）。

特殊情況處理：

若檢索到 “↑”（向上箭頭）：需采用箭頭上方的抽樣方案（樣本量更大，更嚴(yán)格）；

若檢索到 “↓”（向下箭頭）：需采用箭頭下方的抽樣方案（樣本量更小，成本更低）。

第三步：實施抽樣（確保樣本 “隨機(jī) + 代表”）

抽樣的核心是 “隨機(jī)抽取，避免人為選擇”，確保樣本能反映整批質(zhì)量，步驟如下：

6.選擇抽樣方法

需符合 “隨機(jī)性原則”，常用方法：

簡單隨機(jī)抽樣：用隨機(jī)數(shù)表、抽簽法（如給 500 個產(chǎn)品編號，隨機(jī)抽 50 個編號）；

系統(tǒng)抽樣：按固定間隔抽樣（如 500 個產(chǎn)品分 50 組，每組 10 個，每組抽 1 個）；

分層抽樣：若批內(nèi)有明顯分層（如不同包裝箱），則每個分層內(nèi)單獨(dú)抽樣（如 10 箱產(chǎn)品，每箱抽 5 個）。

抽取樣本并標(biāo)識

按確定的樣本量 n 抽取樣本，每個樣本需貼 “唯一標(biāo)識”（如批號 + 樣本號：20240501-001），避免混淆；同時記錄抽樣信息（抽樣時間、抽樣人、抽樣位置）。

樣本流轉(zhuǎn)至實驗室

將標(biāo)識后的樣本送至拉力機(jī)測試實驗室，需注意 “樣本保護(hù)”（如避免運(yùn)輸中損壞、溫濕度影響），確保測試前樣本狀態(tài)與整批一致。

第四步：檢驗判定與整批處理（結(jié)合拉力機(jī)測試結(jié)果）

此步驟需先通過拉力機(jī)測試樣本性能，統(tǒng)計 “不合格樣本數(shù) d”，再對比 Ac、Re 判定整批：

7.統(tǒng)計不合格樣本數(shù)（d）

對抽取的 n 個樣本逐一進(jìn)行拉力機(jī)測試，若某樣本的拉伸性能未達(dá)到質(zhì)量要求（如斷裂拉力＜200N），則判定為 “不合格樣本”，最終統(tǒng)計 d（不合格樣本總數(shù)）。

整批判定規(guī)則

若 d ≤ Ac：接收該批產(chǎn)品，可正常入庫、銷售；

若 d ≥ Re：拒收該批產(chǎn)品，需啟動后續(xù)處理流程；

（二次 / 多次抽樣方案需按標(biāo)準(zhǔn)追加抽樣，此處略，一次抽樣最常用）。

拒收批處理方式

拒收后需與生產(chǎn)方協(xié)商處理，常見方式：

全檢：對整批產(chǎn)品 100% 用拉力機(jī)測試，挑出不合格品，合格品重新提交檢驗；

返工 / 返修：對不合格品修復(fù)后，重新抽樣檢驗；

退貨 / 報廢：若無法修復(fù)，直接退貨或報廢。


拉力機(jī)測試?yán)煨阅艿脑敿?xì)流程

拉力機(jī)測試是 “破壞性物理檢測”，需嚴(yán)格按產(chǎn)品標(biāo)準(zhǔn)（如 GB/T 1040 塑料拉伸、GB/T 228 金屬拉伸、GB/T 3923 紡織品拉伸）操作，核心是 “控制變量 + 精準(zhǔn)測量”，步驟如下：

第一步：試驗前準(zhǔn)備（確保測試條件合規(guī)）

樣品制備（關(guān)鍵：符合標(biāo)準(zhǔn)尺寸）

不同材料的試樣形狀、尺寸需按對應(yīng)產(chǎn)品標(biāo)準(zhǔn)制備，避免因試樣不標(biāo)準(zhǔn)導(dǎo)致結(jié)果偏差：

塑料 / 橡膠：常用 “啞鈴型試樣”（如 GB/T 1040.2 中的 I 型，總長 115mm，有效長度 50mm）；

金屬：常用 “矩形 / 圓形試樣”（如 GB/T 228.1 中的比例試樣，直徑 10mm，標(biāo)距 50mm）；

紡織品：常用 “條形試樣”（如 GB/T 3923.1 中的 50mm×200mm，夾持長度 100mm）。

要求：每組至少制備 3 個有效試樣（排除破損、尺寸超差的試樣），用卡尺精準(zhǔn)測量試樣的寬度、厚度（計算截面積，用于強(qiáng)度計算）。


2.拉力機(jī)校準(zhǔn)與檢查

拉力機(jī)需定期（每年 1 次，或每測試 1000 次）由計量機(jī)構(gòu)校準(zhǔn)，測試前需確認(rèn)：

力值校準(zhǔn)：校準(zhǔn)證書在有效期內(nèi)，空載時力值顯示為 0（若有偏差需調(diào)零）；

伸長率校準(zhǔn)：用標(biāo)準(zhǔn)量塊校準(zhǔn)引申計（測量伸長量的部件），確保伸長率誤差≤±1%；

夾具檢查：上下夾具無磨損、夾持面清潔（若測試紡織品需墊橡膠片防打滑，測試金屬需用平口夾具）。


雙柱拉力機(jī)示意圖

環(huán)境控制（影響材料性能）

不同材料對溫濕度敏感，需按標(biāo)準(zhǔn)控制試驗環(huán)境：

塑料 / 橡膠：溫度（23±2）℃，相對濕度（50±5）% RH；

金屬：溫度（20±5）℃，無強(qiáng)制濕度要求；

紡織品：溫度（20±2）℃，相對濕度（65±4）% RH。

需提前將試樣在該環(huán)境中放置 24h（狀態(tài)調(diào)節(jié)），確保試樣與環(huán)境平衡。

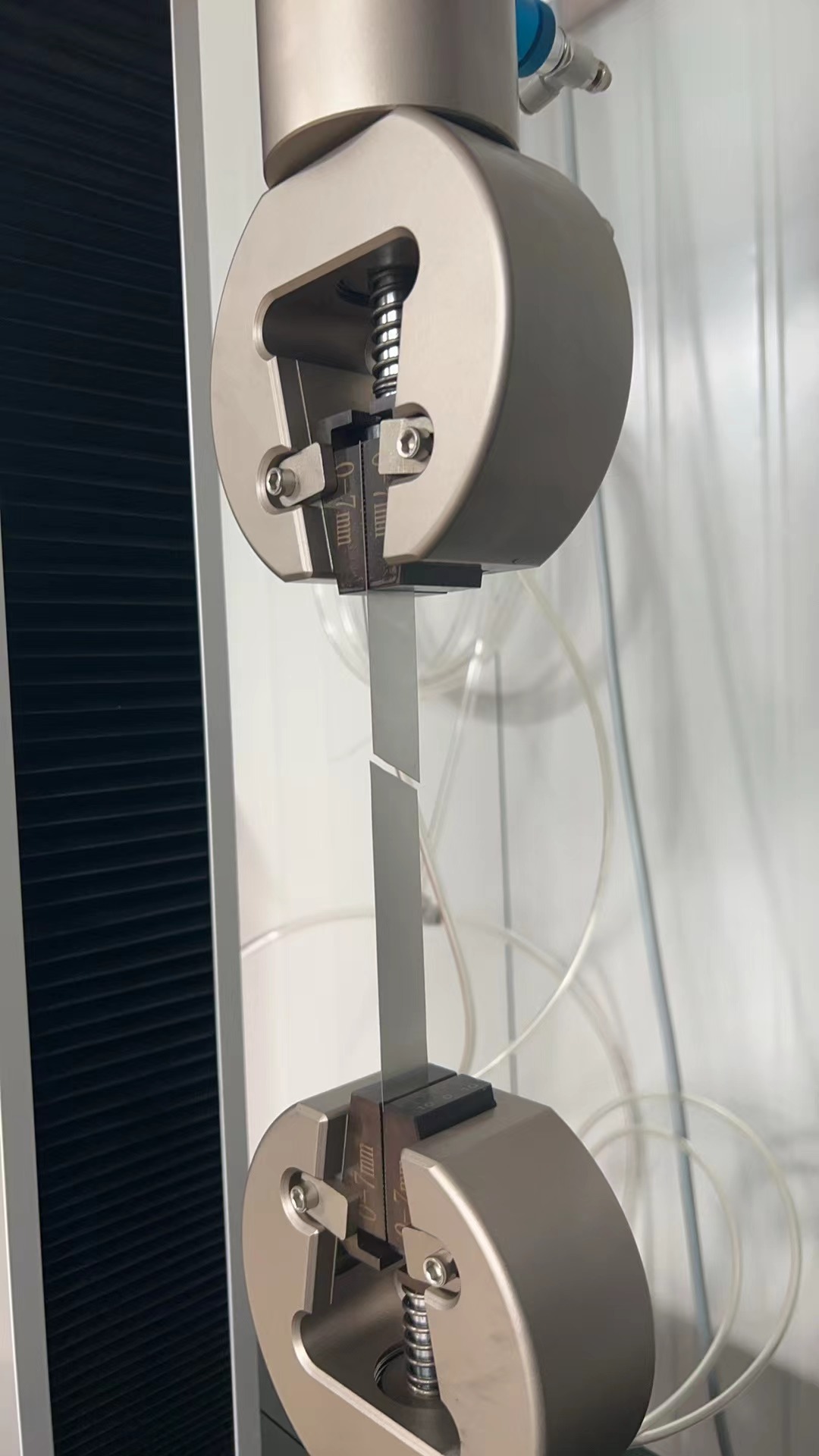

夾具夾持試樣示意圖

第二步：試樣安裝（避免 “對中偏差”）

1.啟動設(shè)備與選擇方法

打開拉力機(jī)主機(jī)和配套軟件，選擇對應(yīng)的 “拉伸試驗方法”（如 “GB/T 1040.1-2006 塑料拉伸”），軟件會自動加載該方法的默認(rèn)參數(shù)（可后續(xù)調(diào)整）。

2.夾持試樣（核心：對中 + 力度適中）

先將試樣下端夾入 “下夾具”，調(diào)整夾具高度，使試樣自然下垂（無預(yù)拉力）；

再將試樣上端夾入 “上夾具”，確保試樣的 “軸線與上下夾具的中心線重合”（若歪斜，會導(dǎo)致力值偏小、斷裂位置偏移）；

3.夾持力度：以試樣不打滑、不被夾傷為宜（如測試塑料時，夾具壓力調(diào)至 0.5MPa；測試金屬時調(diào)至 1.0MPa，具體按材料調(diào)整）。

4.設(shè)置測量點(diǎn)（針對伸長率）

若需測試伸長率，需在試樣的 “有效標(biāo)距段”（如啞鈴型試樣的中間平行段）粘貼 “引伸計標(biāo)記”，或直接將引伸計夾在標(biāo)距兩端（引伸計精度需≥0.5 級）。

單柱拉力機(jī)示意圖


第三步：試驗參數(shù)設(shè)置（按標(biāo)準(zhǔn)匹配）

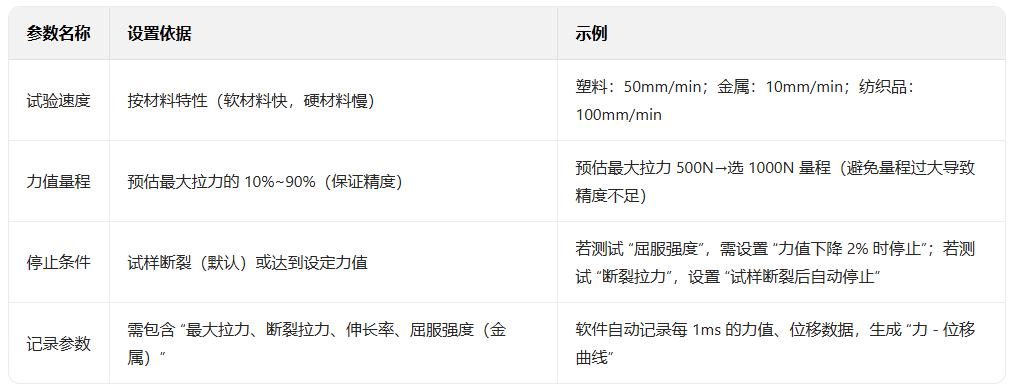

1.根據(jù)產(chǎn)品標(biāo)準(zhǔn)設(shè)置關(guān)鍵參數(shù)，參數(shù)錯誤會直接導(dǎo)致結(jié)果無效：


第四步：啟動試驗與數(shù)據(jù)記錄

1.啟動試驗

點(diǎn)擊軟件 “開始” 按鈕，拉力機(jī)上夾具勻速向上移動（或下夾具向下移動），拉伸試樣；試驗過程中觀察試樣狀態(tài)：

正常情況：試樣在 “有效標(biāo)距段” 斷裂（結(jié)果有效）；

異常情況：試樣在夾具附近斷裂（因夾持應(yīng)力集中，結(jié)果無效，需重新測試）、試樣打滑（需調(diào)大夾具壓力后重試）。

數(shù)據(jù)自動記錄

試樣斷裂后，設(shè)備自動停止，軟件生成 “試驗報告”，包含：

原始數(shù)據(jù)：每個試樣的最大拉力、斷裂伸長率、測試時間；

曲線圖表：力 - 位移曲線（可直觀看到屈服點(diǎn)、斷裂點(diǎn)）；

環(huán)境信息：測試時的溫濕度、設(shè)備編號、校準(zhǔn)證書號。

第五步：結(jié)果分析與判定（關(guān)聯(lián)抽樣檢驗）

1.數(shù)據(jù)處理（排除異常值）

對同組 3 個以上有效試樣的測試結(jié)果取 “算術(shù)平均值”，若某試樣結(jié)果與平均值偏差＞10%（或按標(biāo)準(zhǔn)規(guī)定），則判定為 “異常值”，需剔除后重新計算平均值（需補(bǔ)充測試至有效試樣數(shù)≥3）。

示例：3 個塑料試樣的斷裂拉力分別為 220N、230N、180N（偏差 21%，異常值）→剔除 180N，補(bǔ)充測試 1 個得 225N→最終平均值（220+230+225）/3=225N。

樣本合格判定

將平均值與 “檢驗質(zhì)量要求” 對比：

若平均值≥要求值（如 225N≥200N）→該樣本合格；

若平均值＜要求值→該樣本不合格。

反饋至抽樣檢驗

統(tǒng)計所有 n 個樣本中的 “不合格樣本數(shù) d”，回到 GB/T 2828.1 的 “第四步判定”，最終確定整批產(chǎn)品是否可接收。

關(guān)鍵注意事項（避免常見錯誤）

抽樣隨機(jī)性：嚴(yán)禁 “只抽外觀合格的樣本”，否則會導(dǎo)致 “合格批誤判為拒收批” 或 “拒收批誤判為合格批”；

拉力機(jī)校準(zhǔn)：未校準(zhǔn)的拉力機(jī)力值誤差可能超 10%，會直接導(dǎo)致樣本合格 / 不合格判定錯誤；

試樣制備：尺寸偏差（如塑料試樣厚度少 0.1mm）會導(dǎo)致拉力值偏小，需用精度 0.01mm 的卡尺測量；

環(huán)境控制：如橡膠在低溫下拉伸性能會變差，若未進(jìn)行狀態(tài)調(diào)節(jié)，會導(dǎo)致不合格樣本數(shù)虛高。
